Elektros instaliacija yra vienas iš svarbiausių namų inžinerinių sistemų elementų, užtikrinančių saugų ir patikimą elektros energijos tiekimą visiems prietaisams. Dažnai kyla klausimas, kaip teisingai parinkti varinį kabelį nuosavam namui, kokie yra instaliacijos principai ir kaip išvengti dažniausiai pasitaikančių klaidų. Šiame straipsnyje gilinsimės į šiuos klausimus, pateikdami išsamią informaciją apie elektros instaliacijos ypatumus, medžiagų pasirinkimą ir montavimo subtilybes.
Elektros įvadiniai kabeliai: pagrindai ir pasirinkimas
Elektros įvadinis kabelis yra pagrindinis elektros laidas, kuriuo elektros srovė tiekiama iš ESO (Elektros skirstymo operatorius) apskaitos spintos į vartotojo pastato vidaus elektros sistemą. Jis atlieka kritinę jungties su ESO tinklu funkciją, prijungdamas pastato elektros sistemą prie bendro elektros skirstomojo tinklo.
Tarp populiariausių įvadinių kabelių, naudojamų 3 fazių maitinimo įvadui, esant 230/400 V įtampai, yra CYKY 4x16 arba CYKY 5x16 tipai. Rekomenduojama rinktis būtent CYKY įvadinį kabelį dėl jo patikimumo ir ilgaamžiškumo.
Verta atkreipti dėmesį į laidininkų medžiagą. Nors anksčiau buvo plačiai naudojami aliuminio laidai, šiuolaikinėje instaliacijoje dominuoja variniai laidininkai. Aliuminio laidai greitai oksiduojasi po sąlyčio su oru, o varinis laidininkas yra tankesnis ir pasižymi geresniu laidumu bei atsparumu korozijai. Tai užtikrina stabilesnį ir patikimesnį elektros energijos perdavimą.
Laidininkų skerspjūvio parinkimas ir jo svarba
Laidų skerspjūvio parinkimas yra vienas iš svarbiausių instaliacijos etapų, tiesiogiai susijęs su saugumu ir efektyvumu. Jis skaičiuojamas pagal konkrečių įrenginių galingumą. Paprastai tariant, kuo didesnė įrenginio galia, tuo didesnis turi būti laidininko skerspjūvis.
Pavyzdžiui, 1 kW apkrovai reikia maždaug 1,57 mm² gyslos skerspjūvio. Ši taisyklė padeda išvengti perkaitimo ir galimų gedimų.
Privačiame name dažniausiai naudojami laidai, kurių skerspjūvis yra 1,5 ir 2,5 kv. mm. Konkrečiai:
- 1,5 kv. mm laidai naudojami apšvietimo instaliacijai.
- 2,5 kv. mm laidai naudojami rozetėms jungti.
Šie skerspjūviai užtikrina pakankamą laidumą ir saugumą tipiniams buitiniams prietaisams.
Instaliacijos zonos ir jų paskirtis
Siekiant užtikrinti elektros instaliacijos saugumą ir išvengti atsitiktinių pažeidimų, laidai ir kabeliai montuojami specialiai tam skirtose instaliacijos zonose. Tai daroma tam, kad būtų žinoma, kur eina laidai, ir kad jie nebūtų pažeisti gręžiant sienas ar įsukant laikančiuosius elementus.

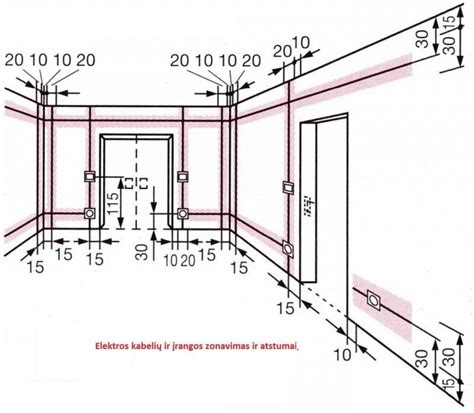

Pagrindinės instaliacijos zonos yra šios:
- Horizontali instaliacijos zona: jos plotis turėtų būti apie 30 cm. Apačioje ši zona prasideda 15 cm nuo grindų ir tęsiasi iki 90 cm aukščio. Viršuje ji yra 15 cm atstumu nuo lubų.
- Vertikali instaliacijos zona: jos plotis yra apie 20 cm.
Į šias zonas montuojami kištukiniai lizdai, jungikliai ir atšakos dėžutės. Toks zonavimas leidžia lengviau planuoti instaliaciją ir užtikrina, kad laidai bus apsaugoti nuo mechaninių pažeidimų.
Montavimo metodai skirtingose sienų konstrukcijose
Elektros instaliacijos montavimo metodai skiriasi priklausomai nuo sienų konstrukcijos tipo.
Tinkuojamos sienos
- Montavimas į mūrą: Tinkuojamoje sienoje laidai tvirtinami prie mūro ir vėliau užtinkuojami. Jei siena jau tinkuota, laidams išfrezuojami kanalai, laidai pritvirtinami ir užtinkuojami. Tam naudojamos specialios tinko vagapjovės (frezos), kurios dažnai turi pajungimą prie dulkių siurblio, taip sumažinant dulkių kiekį darbo metu.
Karkasinės konstrukcijos ir gipskartonis
- Mediniame ar karkasiniame name: Šiose konstrukcijose naudojami kelių izoliacijos sluoksnių kabeliai, kurių vidinis izoliacijos sluoksnis yra nepalaikantis degimo. Svarbu užtikrinti tinkamą laidų pravedimą per garo izoliacinę plėvelę, kad būtų išlaikomas sandarumas ir aukštas energinis efektyvumas. Karkasiniame name laidus geriausia pravesti tarpe tarp garo izoliacijos ir gipskartonio (apie 5 cm tarpas).
- Klaidų vengimas karkasiniuose namuose: Dažnai pasitaiko, kad kabelius praveda ne elektros montuotojai, pamirštant pažymėti jų paskirtį. Taip pat svarbu tinkamai izoliuoti laidų išėjimus per garo izoliacinę plėvelę, nes prarastas sandarumas smarkiai sumažina energetinį efektyvumą. Dar blogiau, jei nauji laidai tiesiogiai pragręžiami per karkasinę konstrukciją jau uždėjus apdailos plokštes.

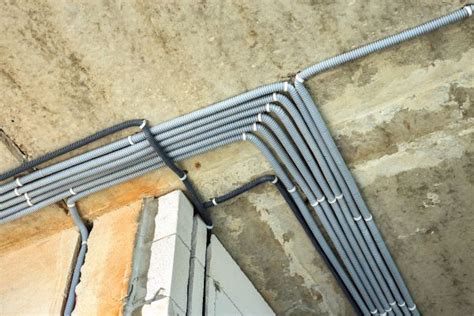

- Gipskartonio konstrukcijoje: Šioje konstrukcijoje laidus pravesti yra daug paprasčiau. Naudojamos specialios instaliacinės dėžutės gipskartoniui, kurios turi prisispaudžiančius ir dėžutę įtvirtinančius sparnelius. Prieš dedant dėžutę, išlaužiamos skylės laidams numatytose vietose su plonesniu plastiku.
- Garso izoliacija: Norint pagerinti garso izoliaciją gipskartonio konstrukcijoje, galima naudoti specialias dėžutes ar įpūsti montavimo putų.
Instaliacinių dėžučių montavimas: kruopštumas ir sandarumas
Instaliacinių dėžučių montavimas reikalauja kruopštumo, ypač mūro sienose. Ertmė, kurioje įstatoma dėžutė, turi būti pilnai užpildyta, tai užtikrina ne tik patikimą tvirtinimą, bet ir sandarumą. Skylėto mūro sienoje padarytos angos gali susisiekti su angomis, išeinančiomis į išorę, todėl per rozetes gali pūsti oras. Meistrai rekomenduoja ertmę sienoje užpildyti gipsinio tinko skiediniu ir tada įstatyti instaliacinę dėžutę.
Gipskartonio sienoje instaliacija yra paprastesnė, naudojant specialias dėžutes su sparneliais.
Svarbu: Montuojant kelias rozetes ar jungiklius, instaliacinės dėžutės neturėtų būti sudedamos į vieną liniją, nes vėliau bus sunkiau sujungti mechanizmus ir pritaikyti apvadus. Nors nedidelius nukrypimus galima sureguliuoti montuojant mechanizmus.
Rozetės ir jungikliai: pasirinkimas ir montavimas
Rozetės įstatymas, turint tinkamus įrankius, yra nesudėtingas darbas. Jungiklių ir rozečių išdėstymas yra neatsiejamas nuo bendro patalpų išplanavimo ir susietas su elektros laidų išdėstymu. Pirmiausia daromas patalpų, baldų ir buitinės technikos išdėstymo projektas, tada numatomos rozečių ir jungiklių vietos ir optimaliai projektuojamas laidų pravedimas.
Patikimi mechanizmai: JUNG produkcija
Daugelio meistrų pagyrimų susilaukia JUNG produkcija. Didelis JUNG mechanizmų privalumas - tai patikimas laidų griebiklio mechanizmas, kuris yra patogesnis ir patikimesnis už prisukamą jungimą. Laido jungimas su griebikliu užima 2-3 kartus mažiau laiko, jis neišsiderina eksploatacijos laikotarpiu.

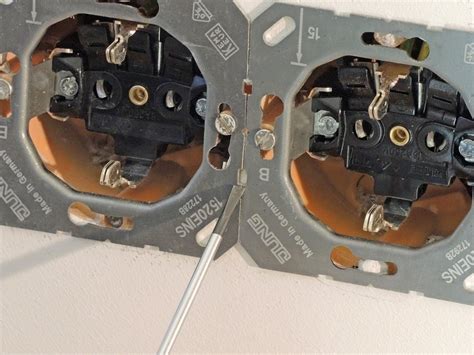

JUNG rozetės mechanizmas su laido griebikliu lengvai įsistato ir patikimai įsitvirtina. Mažas, bet svarbus privalumas - įkirtimas rozetės mechanizmo šone, kuris palengvina jungiant tarpusavyje du mechanizmus.
Laidų prijungimas ir saugumas
Dirbant su elektros laidais būtina atjungti srovę. Paprastai paliekamas apie 10-15 cm kabelio galas. Apie 8-10 cm nuimama pagrindinė kabelio izoliacija, o laidui nuimama 15 mm izoliacijos. Replės su reguliavimo mechanizmu leidžia jas pritaikyti skirtingo skersmens laidams.
Svarbu: Dažnai meistrai pamiršta atjungti srovę tvarkant laidus. Perkandus laidus, kuriais teka srovė, beveik visada sulaukiama trumpo sujungimo, o nuimant izoliaciją galima patirti elektros smūgį. Ar teka elektros srovė, tikrinama atsuktuvu - srovės indikatoriumi, tikrinamas tik fazinis laidas.
Laidų spalvinis žymėjimas:
- Ruda spalva: laidas, kuriuo teka srovė (fazė).
- Mėlyna spalva: neutralus laidas.
Apvadų ir dizaino pasirinkimas
Sureguliavus mechanizmą, apvadų tvirtinimas tampa lengvesnis. Daugiau rūpesčių gali sukelti dizaino parinkimas, ypač renkantis JUNG kištukinius lizdus ir jungiklius, dėl didelės pasiūlos ir patrauklaus dizaino.

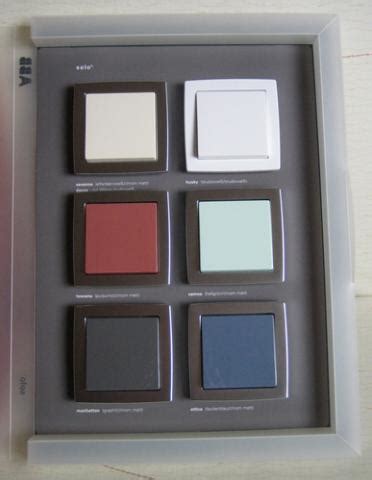

Galima rinktis tos pačios spalvos apvadą ir jungiklio klavišus, arba derinti skirtingų spalvų apvadus ir klavišus. Amžina klasika - balti apvadai ir baltas didelis jungiklio klavišas. JUNG pasiūlė paplonintą apvado dizainą, todėl jungiklis atrodo elegantiškiau.
Tarp populiarių pasirinkimų yra:
- Žalvariniai jungikliai iš LS 990 serijos.
- Stikliniai jungiklių apvadai, ypač kolekcijoje „A creation" su platesniu rėmeliu.
- Veidrodiniai jungiklių rėmeliai, derinami su klavišų spalva.
Jungikliai, nors ir užimantys nedidelį plotą, gali tapti ryškiu interjero akcentu. Todėl nereikėtų taupyti jų kokybei. Pigūs jungikliai ilgainiui keičia spalvą dėl UV spindulių poveikio, o sugedus jungikliui, naujas, net ir tos pačios spalvos, gali išsiskirti iš kitų.

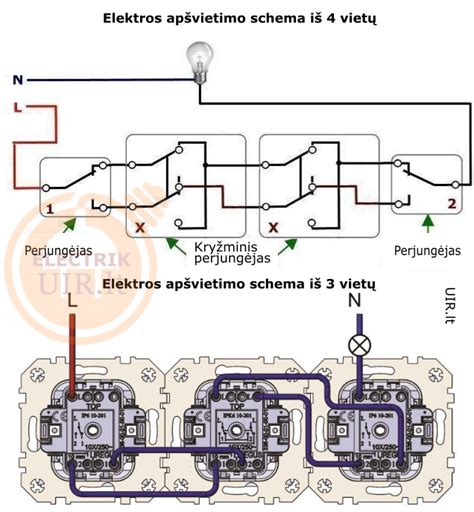

Kaip sujungti miegamojo schemą.
Drėgnų patalpų instaliacija ir saugos reikalavimai
Drėgnose patalpose esančiai įrangai reikėtų naudoti saugiklius su nuotėkio rele. Tai papildoma saugumo priemonė, kuri apsaugo nuo elektros smūgio pavojaus.
Elektroninės atliekos ir jų tvarkymas
Svarbu nepamiršti, kad elektroninės atliekos (EEĮ) - tai pasenę, nebefunkcionuojantys ar nebenaudojami elektros bei elektroniniai prietaisai. Ši prekė negali būti išmetama kartu su buitinėmis atliekomis. Yra specialios surinkimo vietos, kur galima priduoti nebenaudojamus elektros prietaisus, taip prisidedant prie aplinkosaugos.
Bendrieji instaliacijos principai ir taisyklės
Montavimą reguliuoja „Elektros linijų ir instaliacijos įrengimo taisyklės". Laikantis šių taisyklių ir atidžiai atliekant visus instaliacijos etapus, galima užtikrinti saugią, patikimą ir ilgalaikę elektros instaliaciją jūsų namuose.
