Hidrauliniai varikliai yra gyvybiškai svarbūs komponentai, kurie paverčia hidraulinę slėgio energiją į mechaninę rotacinę energiją. Tarp įvairių hidraulinių variklių tipų, orbitaliniai hidrauliniai varikliai išsiskiria savo unikalia konstrukcija ir plačiu pritaikymu įvairiose pramonės šakose. Šie varikliai, dar vadinami gerotor arba geroler tipo varikliais, yra ypač vertinami dėl savo gebėjimo generuoti didelį sukimo momentą net ir esant labai mažoms rotacijos greičiams, todėl jie yra idealus pasirinkimas sudėtingoms ir reiklioms programoms.
Orbitalinių Hidraulinių Variklių Veikimo Principas
Orbitalinio hidraulinio variklio veikimo principas yra pagrįstas vidinio rotoriaus (gerotor) orbitiniu judesiu, kuris sukasi fiksuoto išorinio rotoriaus (statoriaus) viduje. Kiekvienas rotoriaus dantukas yra išdėstytas taip, kad judėdamas jis sudarytų orbitą. Kai slėgio hidraulinis skystis patenka į variklio kamerą, jis veikia ant rotoriaus stūmoklinių elementų arba tiesiogiai ant rotoriaus paviršių. Šis hidraulinis slėgis sukuria jėgą, kuri verčia rotorių suktis. Rotorius yra sujungtas su išėjimo velenu, kuris perduoda sukimo momentą į išorinę sistemą. Išleidžiamas skystis grąžinamas į hidraulinės sistemos rezervuarą.
Konstrukciškai orbitaliniai varikliai susideda iš rotoriaus ir fiksuoto statoriaus, kurie abu yra patalpinti vidiniame korpuse. Vidinis rotorius yra tiesiogiai sujungtas su išėjimo velenu, o išorinis rotorius yra susijęs su hidraulinės sistemos tiekimo ir grąžinimo linijomis. Ši paprasta, bet efektyvi konstrukcija lemia variklio patikimumą ir ilgaamžiškumą.
Orbitalinių Hidraulinių Variklių Privalumai
Vienas iš pagrindinių orbitalinių hidraulinių variklių privalumų yra jų mažas judančių dalių skaičius. Tai reiškia, kad yra mažiau galimybių gedimams atsirasti, todėl varikliai pasižymi maža priežiūra ir ilgu tarnavimo laiku. Jie yra sukurti taip, kad būtų tvirti ir atsparūs karščiui, todėl gali atlaikyti ekstremalias aplinkos sąlygas, tokias kaip per didelis karštis ar panardinimas į skysčius.
Orbitaliniai varikliai yra puiki alternatyva elektriniams varikliams mobiliosiose programose, kur nėra prieigos prie elektros energijos, tačiau reikalingas didelis sukimo momentas ir galia. Jų gebėjimas generuoti didelį sukimo momentą esant labai mažoms greičiams daro juos ypač tinkamus sunkioms ir ilgo nuotolio transportavimo sistemoms, naudojamoms kasyklose, karjeruose, uostuose ir kitose birių medžiagų tvarkymo srityse.
Pagrindiniai Hidraulinių Variklių Parametrai ir Pasirinkimas
Renkantis tinkamą hidraulinį variklį, svarbu atsižvelgti į kelis pagrindinius veiksnius:
- Reikalinga galia: Paprastai nustatoma pagal projekto dydį ir norimą greitį. Hidrauliniai varikliai gali generuoti įvairų sukimo momentą, kuris priklauso nuo sistemos slėgio ir variklio darbinio tūrio.
- Darbinis ciklas: Tai nurodo, kaip dažnai variklis yra aktyvuojamas. Pavyzdžiui, statybos pramonėje naudojamas variklis gali turėti didelį darbinį ciklą, o žemės ūkio mašinose - mažesnį.
- Darbinis tūris (Cilindrinis tūris): Tai yra skysčio kiekis, reikalingas variklio velenui atlikti vieną pilną apsisukimą. Dažniausiai matuojamas kubiniais centimetrais (cm³) arba kubinėmis coliais (in³) per apsisukimą. Varikliai gali būti su fiksuotu arba kintamu darbinio tūrio. Fiksuoto darbinio tūrio variklis užtikrina pastovų sukimo momentą, o jo greitis kontroliuojamas reguliuojant į variklį tiekiamo srauto kiekį. Kintamo darbinio tūrio variklis suteikia galimybę reguliuoti tiek sukimo momentą, tiek greitį.
- Sukimo momentas: Tai rotacinės jėgos matas. Jis gali būti išreikštas svaro-coliais (in-lbs), svarais-pėdomis (ft-lbs) arba niutonmetrais (Nm). Variklio sukimo momento nominalai paprastai pateikiami esant tam tikram slėgio kritimui variklyje. Pradinis sukimo momentas yra sukimo momentas, reikalingas statiniam (nejudančiam) apkrovai pajudinti, o darbinis sukimo momentas - tai sukimo momentas, kurį variklis gali išvystyti, kad išlaikytų apkrovą besisukančią, atsižvelgiant į variklio efektyvumą.
- Greičio diapazonas: Hidrauliniai varikliai gali veikti labai plačiame greičio diapazone, nuo 0,5 apsisukimo per minutę (RPM) iki 10 000 RPM.
Įvairūs Hidraulinių Variklių Tipai
Be orbitalinių variklių, hidraulinių variklių rinkoje yra ir kitų tipų, kiekvienas turintis savo specifines savybes:
- Krumpliaračių varikliai: Šie varikliai susideda iš dviejų krumpliaračių - varančiosios ir varomosios, kurios sukasi viena prieš kitą. Jie gali būti dviejų potipių: su išoriniais krumpliaračiais (mažas greitis) ir planetiniai krumpliaračiai (didelis greitis). Jie yra kompaktiški, lengvi ir lengvai prižiūrimi.
- Mentelių varikliai: Jų konstrukcija yra paprasta - korpusas su ekscentriškai išdėstytu cilindriniu vidumi ir rotorius su išilginėmis mentelėmis. Slėgio skystis sukuria nesubalansuotą jėgą ant mentelių, dėl kurios rotorius sukasi viena kryptimi. Jie yra maži ir tinkami vertikalioms instaliacijoms.
- Stūmokliniai varikliai: Yra dviejų tipų: radialiniai ir ašiniai.
- Radialiniai stūmokliniai varikliai veikia mažu greičiu ir dideliu sukimo momentu. Stūmokliai išdėstyti statmenai variklio velenui ir atlieka tiesinį judesį, kuris paverčiamas rotaciniu.
- Ašiniai stūmokliniai varikliai generuoja mažesnį sukimo momentą, bet pasižymi didesniu greičio diapazonu.
Priežiūra ir Aptarnavimas
Kad hidrauliniai varikliai veiktų optimaliai ir tarnautų ilgai, būtina reguliariai juos prižiūrėti. Tai apima:
- Reguliarios apžiūros: Siekiant nustatyti galimus nuotėkius, pažeistus vamzdžius, susidėvėjusias sandariklius ar kitas problemas.
- Hidraulinės sistemos švaros palaikymas: Tai apsaugo variklį nuo taršos ir pagreitėjusio susidėvėjimo.
- Skysčio lygio ir kokybės stebėjimas: Svarbu užtikrinti, kad hidraulinis skystis būtų tinkamame lygyje ir atitiktų gamintojo specifikacijas.
- Tinkamas tepimas: Visų judančių dalių tepimas padeda sumažinti trintį ir dilimą, užtikrinant sklandesnį veikimą.
Orbitaliniai hidrauliniai varikliai reikalauja reguliarios priežiūros, kad būtų užtikrintas optimalus našumas ir ilgaamžiškumas. Laimei, jie dažnai gali būti taisomi, jei laikui bėgant sugenda ar susidėvi.
Hidrauliniai Varikliai Mini Ekskavatoriuose ir Sraigtuose

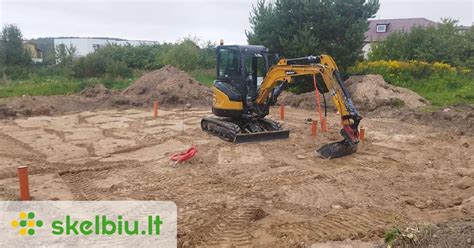

Hidrauliniai varikliai yra esminė mini ekskavatorių ir kitų statybinių mašinų dalis. Jie suteikia jėgos ir judesio, reikalingo įvairioms užduotims atlikti, tokioms kaip kasimas, krovimas ir medžiagų perkėlimas. Renkantis hidraulinį variklį mini ekskavatoriui, svarbu atsižvelgti į specifinės mašinos techninius duomenis. Dažnai geriausias būdas nustatyti tinkamą variklį yra patikrinti esamo hidraulinio variklio identifikacinę lentelę arba susisiekti su gamintoju ar tiekėju pateikiant mašinos detales.
Tiekėjai, tokie kaip TVH, siūlo platų hidraulinių variklių asortimentą mini ekskavatoriams, įskaitant krumpliaračių, orbitalinius ir stūmoklinius variklius. Šie varikliai yra prieinami įvairių dydžių, talpų ir efektyvumo lygių, taip pat siūlomi populiarių gamintojų, tokių kaip Hydraforce, Poclain ir Sun Hydraulics.
Hidrauliniai varikliai taip pat yra svarbūs sraigtiniams (spiraliniams) grąžtams, kurie naudojami su mini ekskavatoriais, ratinėmis krautuvais ar traktoriais. Sraigtinis grąžtas yra sujungtas su hidrauliniu varikliu, kuris sukuria sukimo momentą, reikalingą žemės gręžimui. Orbitalinis hidraulinis variklis su 200cc darbinio tūrio, 370 Nm sukimo momentu ir 10 kW galia yra tinkamas sprendimas tokioms reikmėms, kaip tvora stulpų statymas ar mažų duobių gręžimas. Sraigtiniai grąžtai gali būti su skirtingais antgaliais, pritaikytais įvairioms dirvožemio sąlygoms - nuo molio ir smėlio iki uolienų.
Hidraulinių Variklių Paskirtis ir Universalumas
Hidrauliniai varikliai yra plačiai naudojami įvairiose pramonės šakose ir programose, kur reikalingas rotacinis judesys. Jie yra gyvybiškai svarbūs:
- Žemės ūkio mašinos: Traktoriai, kombainai, purkštuvai.
- Statybinės mašinos: Ekskavatoriai, krautuvai, buldozeriai, betono siurbliai.
- Pramonės įrenginiai: Konvejeriai, presai, staklių pavaros, atliekų tvarkymo įranga.
- Transporto priemonės: Sunkvežimiai, specializuotos transporto priemonės, laivai.
- Medienos apdirbimo įranga: Šakų smulkintuvai, pjūklai.
Jų universalumas leidžia juos pritaikyti beveik bet kokiai programai, kur reikalinga galia be tiesioginio elektros energijos šaltinio. Hidrauliniai varikliai siūlo efektyvumą, ilgaamžiškumą ir didelę galią lyginant su panašaus dydžio elektriniais varikliais. Jų gebėjimas veikti plačiame slėgio ir srauto diapazone leidžia tiksliai kontroliuoti judesį ir galią.
Gamyklos, tokios kaip minėta Kinijoje, su dideliais gamybos pajėgumais (pvz., milijonas hidraulinių variklių per metus) ir pažangiais tyrimų institutais, nuolat tobulina šių komponentų dizainą ir našumą, užtikrindamos aukštą kokybę ir konkurencingą kainą. Tokios įmonės gamina platų spektrą hidraulinių variklių, įskaitant orbitalinius, krumpliaračių ir stūmoklinius tipus, patenkinančius įvairiausius pramonės poreikius.
